鏈條斗提機
鏈條斗提機

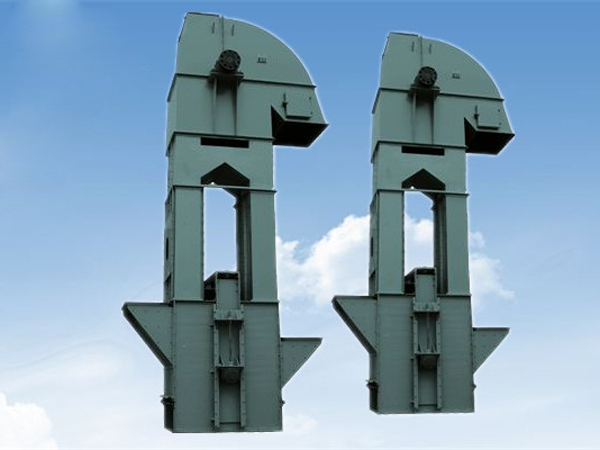

T鏈條斗提機:采用合金鋼鍛造的環形鏈條作為牽引構件,具有的抗拉強度和耐磨性能,適宜輸送各種粉狀、粒狀、顆粒狀物料,被輸送物料溫度不得超過250℃。其規格有TH160~TH630共7種,每小時輸送量為35~185噸。
鏈條斗提機工作原理
鏈條斗提機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料,挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長,輪緣更換工作簡便。下部采用重力自動張緊裝置,能保持恒定的張緊力,避免打滑或脫鏈,同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性,能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料,物料溫度在250℃以下。
TH型斗式提升機結構構成
斗式提升機由殼體、牽引件(輸送鏈)、料斗、驅動輪(頭輪)、改向輪(尾輪)、張緊裝置、導向裝置、加料口(入料口)和卸料口(出料口)。
安裝
1.斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整,并呈水平狀態,保證斗式提升機安裝后達到垂直要求。
高度較高的斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物(如 料倉、車間等)連在一起以增加其穩定性。安裝時先安裝下部部件,固定地腳螺栓,然后安裝中部機殼,后安上部機殼。機殼安裝成功,校正垂直度。在全高上下用鉛直線測量,誤差應小于10mm。上下軸應平行,其軸心線應在同一平面內。
高度較低的斗式提升機安裝時,可以在地平面把上、中、下機殼全部連接并較正好,然后整體吊直固定在砼基礎上。
2.機殼安裝好后,安裝鏈條及料斗。料斗連接用的U型螺絲,既是鏈條接頭,又是料斗的固定件。U型螺絲的螺母一定要扭緊并可靠防松。
3.鏈條及料斗安裝好以后,進行適當張緊。
4.給減速機及 軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基或鈉基黃油均可以。
5.試運轉,安裝完成后即應進行空車試運轉?者\轉應注意:不能倒轉,不能有磕碰現象?者\轉不小于2小時,不應有過熱現象,軸承 溫升不超過250C,減速機溫升不超過300C?者\轉2小時后,一切正常即可進行負荷試車。帶負荷試車時喂料應均勻,防止喂料過多,堵塞下部造成“悶車”。
