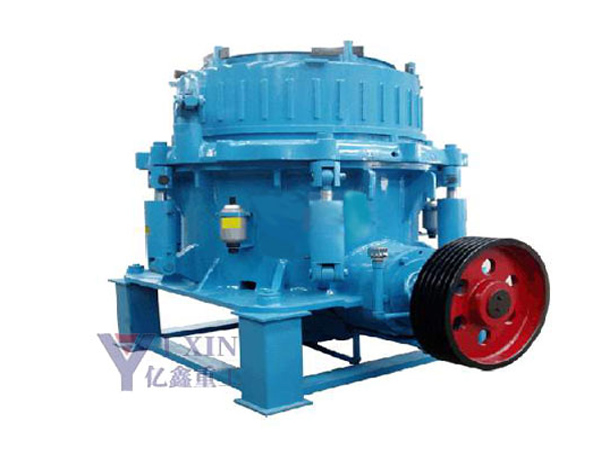

圓錐式破碎機
產品介紹
圓錐式破碎機廣泛用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業,適用于破碎堅硬與中硬礦石及巖石,如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等。圓錐破碎機具有破碎力大、效率高、處理量高、動作成本低、調整方便、使用經濟等特點。由于零件選材與結構設計合理,故使用壽命長,而破碎產品的粒度均勻,減少了循環負荷,在中、大規格破碎機中,采用了液壓清腔系統,減少了停機時間,且每種規格的破碎機腔型多,用戶可根據不同的需要,選擇不同的腔型,以更好的適應用戶需要。本機密封采用潤滑脂密封,避免了給水及排水系統易堵塞的弊病及水油易混合的缺陷,彈簧保險系統是過載保護裝置,可合異物、鐵塊通過破碎腔而不危害破碎機。
工作原理
圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
圓錐式破碎機工作時,電動機的旋轉通過皮帶輪或聯軸器、圓錐式破碎機傳動軸和圓錐式破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面,使礦石在破碎腔內不斷受到?jīng)_擊,擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動,使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐,完成破碎和排料。支撐套與架體連接處靠彈簧壓緊,當破碎機內落入金屬塊等不可破碎物體時,彈簧即產生壓縮變形,排出異物,實現保險,防止機器損壞。
圓錐破碎機在不可破異物通過破碎腔或因某種原因機器超載時,圓錐破碎機彈簧保險系統實現保險,圓錐式破碎機排礦口增大。異物從圓錐破碎機破碎腔排出,如異物卡在排礦石可使用清腔系統,使排礦繼續增大,使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下,排礦口自動復位,圓錐式破碎機機器恢復正常工作。破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。
性能特點
1、 破碎比大、生產效率高的特點
將更高的轉速與沖程結合,使SMH破碎機的額定功率和通過能力大大提高,提高了破碎比和生產效率。該液壓圓錐破碎機將破碎沖程、破碎速度以及破碎腔形狀的完美組合設計,比老式彈簧圓錐破的產量高35%~60%。
2、易損件消耗少、運行成本低
結構合理,破碎原理及技術參數先進,運轉可靠,運行成本低;破碎機的所有部件均有耐磨保護,將維修費用降低到最低限度,一般使用壽命可提高30%以上。
3、 層壓破碎、成品粒形優異
通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速,取代傳統的單顆粒破碎原理,實現對物料的選擇性破碎,顯著提高了產品細料比例和立方體含量,極大程度上減少了針片狀物料。
4、 液壓保護及液壓清腔、自動化程度高、減少停機時間
液壓調節排料口和過載保護使破碎機運轉水平得到很大提高,使維修更簡單、操作更方便、停機時間更短;SMH系列圓錐破碎機雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔,該機在發生過鐵及瞬時悶車的情況下,能液壓起頂,自動排料,大大降低了原彈簧圓錐破碎機需停機進行人工排料的煩惱,而許多其它廠家的破碎機卻會(huì )因過鐵卡死而停機。
5、 稀有潤滑、提高使用壽命
獨特的稀油潤滑系統設計,大大提高了設備使用壽命。高性能非接觸式迷宮密封件無磨損,提高了阻擋粉塵的可靠性,從根本上消除了原彈簧圓錐破碎機油水混合等常見故障。
6、多種破碎腔型、應用靈活、適應性強
圓錐破碎機只須更換定錐襯板、動錐襯板,破碎腔形可從標準超粗腔型到短頭超細腔型任意變換,適應大范圍產品粒度要求。
7、維修簡便、操作使用方便
圓錐破碎機所有零件都可以從頂部或側面拆裝和維護,動錐和定錐拆裝方便,無需拆裝機架、緊固螺栓,因而SMH圓錐破碎機日常更換襯板更便捷。利用液壓馬達,使破碎機生產效率高。
8、它提供高的生產能力、產品粒形,而且易于自動控制,具有可靠性和靈活性,真正為用戶創(chuàng )造更多價值。

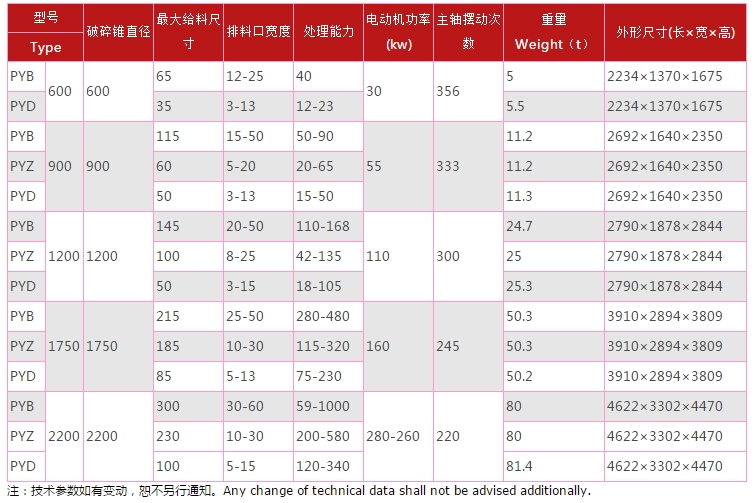

技術參數
